一品楼免费信息论坛,厦门茶楼信息网论坛,蛙友论坛官网入口

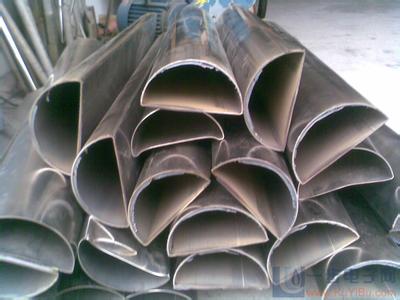

 异型钢管在退火时可能会出现局部波浪形，表现为中间浪和边浪，少量二肋浪。这种缺陷一般与来料质量、机组炉底辊磨损程度、加热和冷却时的热应力等因素有关。我们可以采取以下措施来进行预防：

    （一）通过增加控冷风机的输出量，通过增加快冷风机的输出功率来进行调整。

    （二）在异型管生产过程中，通过高低牌号调整和炉内气氛控制减少结瘤磨辊的时间，从而减少碳套辊的整体磨损。如果此时还出现碳套辊整体磨损边浪，则是碳套辊超期服役造成的。

    （三）为消除两侧边浪，减少异型管带钢边部氮气通入量，增加二肋氮气通入量，将控冷挡板的比例由原来的2-5-9-5-2调整为1-6-9-6-1。

    （四）正常情况下，连退炉内带钢张力根据带钢规格计算设定，原则是保证带钢的稳定运行。张力过小，影响纠偏辊的纠偏能力，不能保证带钢在炉内中间运行的轨迹，使带钢在炉内跑偏，严重时造成刮边。来料出现不平度为1.5%的浪形时，炉内张力应适当调低。

    （五）生产中要使炉子两侧烧嘴燃烧的数量一致且分布对称，根据仪表显示和火焰颜色调整燃烧状态，使异型管带钢在无氧化炉内加热均匀，以防止产生加热浪形。

    （六）碳套的使用周期根据生产规格和牌号可以有一定区别，生产牌号越高，碳套使用周期越短；生产规格越窄，碳套使用周期越短。建议中低牌号连退退火机组碳套使用周期为4-6个月。

    （七）保证碳套辊与异型管钢带的同步性。在设定炉辊速度时，要考虑带钢的热膨胀，根据对应炉段的不同温度进行炉辊的速度补偿，使每根炉辊的速度都和相应的带钢速度一致，以减少炉辊和带钢速度不同步造成的炉底辊磨损。
